原材料和机械设备的选用：
1、矿物棉的选用
    岩棉、矿渣棉、硅酸铝棉、粒状棉等，统称为矿物棉或矿物纤维棉（也有称耐火纤维棉和无机纤维棉）。可查找GB/T413—1996《绝热材料及相关术语》。岩棉是以玄武岩、辉绿岩为主要原料熔融，经离心机甩出纤维而成。它的特点，使用温度高，酸度系数大，纤维柔软有拉力（高端岩棉纤维是制作防火服的原材料）。目前在市场上使用较多的还有矿渣棉，它是以矿渣为主要原料生产的产品。从外表上看区别不大，从专业角度区分：酸度系数≥1.6为岩棉，酸度系数＜1.6为矿渣棉。
岩棉与矿渣棉性能的区别主要是：
     1）酸度系数的区别，岩棉MK1.5—2.0，矿渣棉MK—1.2左右。
    矿物棉酸度系数的重要性：“酸度系数是衡量用于外墙外保温系统矿物棉的重要指标，如果酸度系数过低，则耐水性变差，长期受到水分的作用，可以形成包括网络结构在内的水解作用。纤维断裂、粉化，最后失去应有的强度而下沉堆积，这就是实际工程观察到的垮裤腰现象。因此，酸度系数直接关系到岩棉纤维耐久性，这也就是我国岩棉标准中强调制品酸度系数的重要原因。其耐水性随酸度系数的增大而提高，其中酸度系数 2.0 的耐水性为酸度系数 1.0 的 3.45 倍，这反映了材料的耐久性。
将密度相同，不同酸度系数的矿物棉制品切割成等面积的试块。将试块置于硅碳棒炉中以 3 ℃/min 的速率升温至 900℃，测试其体积变化，矿物棉制品的体积收缩率随酸度系数增大而迅速下降，酸度系数接近 2.0 的岩棉制品的纤维几乎没有变化，而酸度系数 1.33 的矿物棉制品的体积收缩率高达85%”摘至[陈超（北京工业大学教授），等：酸度系数与岩棉性质的关系研究]。
2）耐水性的区别：矿渣棉耐水性差易与水发生水化反应，使矿渣棉纤维在潮湿环境中的稳定性下降。岩棉中很少存在2CaO·SiO₂所以它的耐水性比矿渣棉高得多。
3）耐腐蚀性的区别：矿渣棉原料是高炉冶炼矿渣，在冶炼中要脱硫，脱出的硫均在炉渣中，含量有5%，这5%的硫都存在矿渣棉中。当矿物棉在潮湿状态下使用，其中的硫化钙遇水会分解产生碱性液体对矿渣棉的使用产生不良影响，矿渣棉在其碱性液体的作用下更促使其水化反应的进行，使矿渣棉耐水性进一步降低。矿渣棉遇水硫化钙分解生成的硫化氢气体可溶于水生成氢硫酸，在与金属接触时将起腐蚀作用。
从以上分析可得知矿渣棉做外墙外保温要谨慎使用。
事实上无论是岩棉或矿渣棉，在使用过程中不可避免地会与金属接触以及存在水汽，因此，在选材时这两种材料在耐腐蚀方面的差异不容忽视。

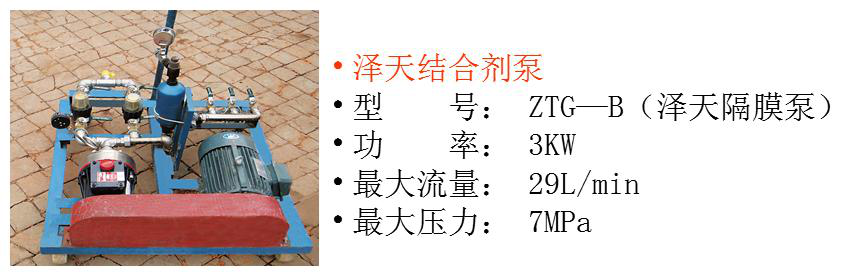

2、根据需要配制结合剂
自主研究开发，以无机硅为基料，加入改性剂、溶入防水剂、加入增稠剂、放入熟化剂等经反应釜合成反应后形成稳定的微透明粘稠液体。其特点是无毒（经公安部天津检测所鉴定）、抗老化、耐高低温、不燃烧、无腐蚀，与水泥基材料亲合力强。不含甲醛和酒精。可以放心使用。
在使用时可加入固化剂使其快速固化。待其结合剂完全固化后，在水中长时间浸泡较难产生还原。因为对主料的改性和保温层各部位均有防水剂形成的网状膜存在，这样它的耐水性和憎水性及蒸汽渗透阻均可达到理想状态。而且不失透气性。最高使用温度在800 ℃以上，这种结合剂还具有耐低温性能，在零下40 ℃环境存放对质量不产生影响。有了这种结合剂才能保证绝热消音层及系统的长效性和稳定性，达到长寿命的预期目的。

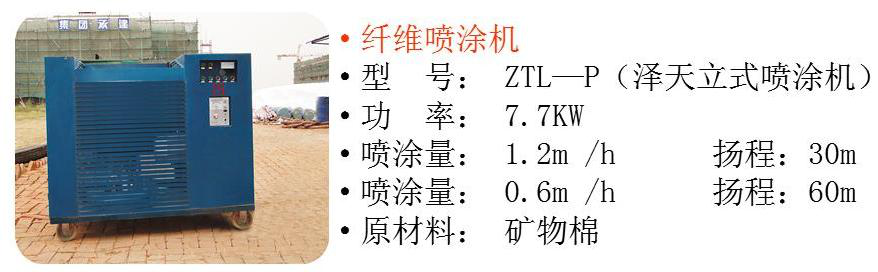

3、自行开发的纤维喷涂机
自行开发的纤维喷涂机经多次改进现已成型，可批量生产。它所能用的矿物棉有岩棉、矿渣棉、玻璃棉、硅酸铝棉、植物纤维等，根据用什么原料调整入口和出口的转速比，使之保证绝热消音层的需要。由原设计非遥控，改变现在的两项遥控操作。使其纤维喷涂机效率更高，用人更少。
