陈超，等：酸度系数与岩棉性质的关系研究



酸度系数与岩棉性质的关系研究

陈超1，孙诗兵1，赵金平2，陈华1，谭丹君2
（1.北京工业大学 材料科学与工程学院，北京 100124；2.北新集团建材股份有限公司，北京 102208）

摘要：酸度系数是衡量用于外墙外保温系统的岩棉的重要指标。设计了不同酸度系数岩棉的组成，试验表明，样品的融制温度和耐水性随酸度系数的提高而上升，其中酸度系数 2.0 时耐水性为酸度系数 1.0 的 3.45 倍。岩棉制品的受热体积收缩率随酸度系数的降低而明显增大，酸度系数 1.33 的岩棉制品的体积收缩率高达 85%，而酸度系数 2.01 时体积没有变化。分析了与酸度系数有关性能对外墙外保温系统的影响。


0前言
外墙外保温系统是我国建筑外墙保温的主导形式。岩棉是重要的 A 级不燃建筑保温材料。于 2011 年 10 月 1 日实施的 GB/T 25975—2010《建筑外墙外保温用岩棉制品》以标准的形式明确了外墙外保温系统用岩棉的技术要求。该标准是以欧洲标准 EN 13500 和 EN 13500 为蓝本制订，与欧洲标准主要的不同点在于该标准规定了岩棉的酸度系数（MK）。欧洲的岩棉以高酸度系数为主，从现有样品的测试情况，酸度系数一般在 1.8 以上。在公开刊物上很难查到关于酸度系数与岩棉性能研究的报道。
酸度系数表述为 MK=（SiO₂+Al₂O₃）/ （CaO+MgO），其中的成分为质量百分数。该指标的限制实际上一定程度地划分了岩棉和矿渣棉的区别。矿渣棉以矿渣为主要原材料，而岩棉是以玄武岩或辉绿岩等火成岩为主要原材料。在实际生产中岩棉也可以矿渣为原材料，酸度系数可以通过硅石、铝矾土等高硅和高铝的原材料进行调整；矿渣棉也可以玄武岩或辉绿岩为原材料，酸度系数通过石灰石、白云石等高钙或高镁的原材料调整。岩棉和矿渣棉是密切相关，甚至是难以分辨的孪生兄弟。因此，用酸度系数来规定建筑用岩棉的品质是科学的方式。然而，酸度系数对于建筑保温的重要性，或者对性能的影响在文献中少有报道。本文就酸度系数与岩棉性质的关系作了基础研究。


1酸度系数与熔制温度的关系

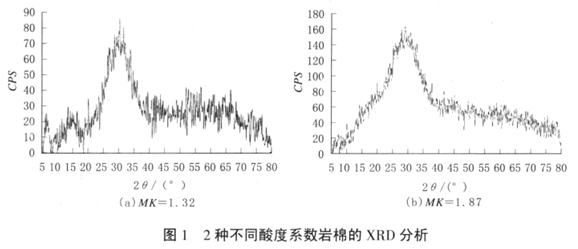

不同酸度系数岩棉制品其粉末的 XRD 测试结果如图 1所示。


从图 1 可以看出，2 种岩棉均属于玻璃态。

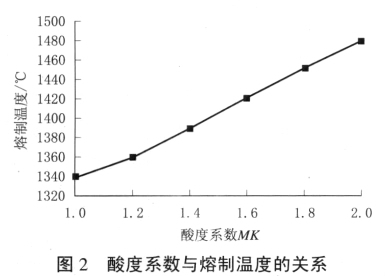

不同酸度系数的岩棉组成见表 1，采用玻璃熔化温度计算方法，计算得出的熔制温度如图 2 所示。

表 1岩棉的组成
编号  SiO2/g  Al2O3/g  CaO/g  MgO/g  Fe2O3/g   MK
1     34.00    13.5    36.00     11.5     5.0     1.0
2     38.32    13.5    31.68     11.5     5.0     1.2
3     41.92    13.5    28.08     11.5     5.0     1.4
4     44.96    13.5    25.04     11.5     5.0     1.6
5     47.57    13.5    22.43     11.5     5.0     1.8
6     49.83    13.5    20.17     11.5     5.0     2.0


从图 2 可以看出，随着酸度系数的提高，岩棉的熔制温度相应提高。酸度系数为 2.0 的岩棉比酸度系数为 1.0 的岩棉熔制温度提高 140 ℃。这意味着，高酸度系数的熔制难度增大，需消耗更多的燃料，对设备和耐火材料提出更高的要求。实际上，采用冲天炉为熔制装备的岩棉为块状原材料，其实际熔化温度比理论计算温度还要高 50～100 ℃。

2酸度系数与耐水性的关系

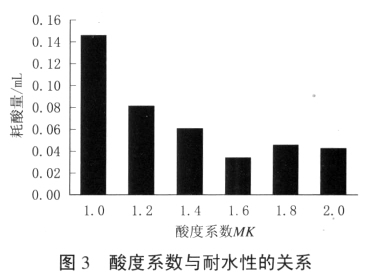

    按照表 1 的成分，采用化学纯原料，配制配合料。配合料在 1400～1550 ℃熔化，然后水淬成玻璃粒。按照 GB/T 6582—1997《玻璃在 98 ℃耐水性的颗粒试验方法和分级》测试耐水性，结果如图 3 所示。


从图 3 可以看出，试样的耐水性随酸度系数的增加迅速下降，酸度系数为 1 的耗酸量（耐水性） 是酸度系数为 2 的3.45 倍。碱土金属离子处于玻璃网络之外，易于迁移到水中，形成与酸中和的离子。酸度系数越高，碱土金属氧化物越高，不仅增加了迁移的离子，而且使玻璃网络断网，破坏网络结构的完整性，加剧其化学稳定性的恶化。
岩棉纤维的直径一般在 4 μm 以上，长度为几厘米。这种短细纤维具有很大的表面积。外墙外保温系统构造中的粘结剂、抹面砂浆等均为水泥基材料，加之基层墙体现浇混凝土含有的水分，岩棉纤维受到水分侵蚀的机会始终存在。如果酸度系数过低，则耐水性变差，长期受到水分的作用，可以形成包括网络结构在内的水解作用。纤维断裂、粉化，最后失去应有的强度而下沉堆积，这就是实际工程观察到的“垮裤腰”现象。因此，酸度系数直接关系到岩棉纤维耐久性，这也就是我国岩棉标准中强调制品酸度系数的重要原因。
岩棉和矿渣棉二者在外观甚至在 GB/T 6582—1997 规定的性能上很难分辨。在它们的生产过程中喷洒了防水剂，现有的检测技术很难对产品直接进行耐水化学稳定性的检测，这样，对酸度系数的规定可以从组成上对材质进行限定。

3酸度系数与热稳定性的关系
    热稳定性是保温材料的重要性能之一，它表征材料在受热条件下，收缩、膨胀、变形、相态变化等物理变化，也反映分解、燃烧等化学变化。岩棉作为不燃材料，研究其热稳定性的目的在于受到温度作用时，能否维持正常的形态，特别是材料用于隔火作用。

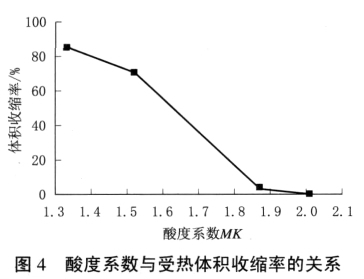

    将密度相同，不同酸度系数的岩棉制品切割成等面积的试块。将试块置于硅碳棒炉中以 3 ℃/min 的速率升温至 900℃，测试其体积变化，结果如
